Что такое теплый пол: основные преимущества
Все большую популярность в нашей стране приобретают теплые полы. Такое название получили кабельные системы обогрева, позволяющие обеспечивать теплом различные помещения и характеризующиеся высокой степенью надежности. Данные системы представляют собой нагревательные секции, состоящие из одножильных или двужильных кабелей, оснащенных надежной двухслойной изоляцией и соединенных муфтами. Одним из главных преимуществ теплого пола является скрытая в конструкцию пола нагревательная часть системы, позволяющая экономить полезное пространство комнаты.
Еще одно достоинство теплого пола – это возможность установки конструкции практически при любом напольном покрытии. Поверх теплого пола можно укладывать плитку, устилать мраморное покрытие, ламинат, ковролин. Поскольку нагреватель не вступает в непосредственный контакт с атмосферой, в помещениях сохраняется необходимый уровень влажности воздуха, создавая комфортные условия. Теплые полы являются отличным решением для любого помещения, независимо от влажности, поскольку кабели для его установки оснащены надежной двойной изоляцией и экранирующей оплеткой. Если вы решили установить теплый пол, то в первую очередь вам необходимо выбрать систему, подходящую для вашего помещения и желаемого обогрева (основного или комфортного). Основная система отопления предназначена для установки в отдельно стоящих зданиях, а также при отсутствии возможности подключения к центральному отоплению. Основная система обогрева устанавливается при использовании более мощного кабеля и стяжки толщиной не менее 5 см. Площадь теплого пола при этом должна занимать не менее 70% от площади всего обогреваемого помещения. Основная система отопления должна иметь мощность от 160 до 180 Вт/м2 . В помещениях, где имеются какие-либо отопительные приборы, устанавливается дополнительная система отопления, направленная на создание теплового комфорта. Как правило, дополнительное отопление требуется в помещениях с холодным полом - ванных комнат, санузлов, кухонных помещений, первых этажей зданий и других. Для комфортного подогрева оптимальная мощность системы составляет от 120 до 140 Вт/м2.
Этапы подготовки к установке теплого пола
Прежде, чем приступить к установке теплого пола, следует проверить электропроводку, выдержит ли она подключение дополнительной мощности. При этом следует учесть все электрические устройства, которые будут подключаться к той же сети, что и теплый пол. Также необходимо уточнить допустимый уровень тока в предохранительных устройствах. Выбирая теплый пол, необходимо тщательно измерить площадь помещения, не занятую предметами мебели и бытовой техники. Измеряя площадь, следует учесть отступы от стен и мебели, которые составят от 5 до 10 см в зависимости от типа укладываемой системы отопления. Выбирая нагревательный мат или секцию, следует учесть, что его площадь не должна быть больше свободной площади помещения. В состав системы теплого пола входит ряд конструктивных элементов: нагревательные секции (или маты), управляющая аппаратура (термостат), монтажные аксессуары – лента, гофротрубка и прочее, теплоизолирующие материалы. Главный элемент системы – греющий кабель, предназначен для преобразования электричества в тепло, поэтому одним из важнейших его параметров является количество выделяемой мощности на единицу длины.
Виды электрических теплых полов
Различные виды теплых полов выделяются по типу используемого в системе нагревательного элемента, в качестве которого могут использоваться греющие кабели, нагревательные маты или инфракрасный обогрев. Кабельные теплые полы состоят из греющего кабеля, расположенного в стяжке, выполненной на основании пола. Проходя через кабель, электричество нагревает стяжку, а через нее и все помещение. Главным недостатком данного типа теплого пола является изготовление стяжки, требующее временных затрат и выполнения ремонтных работ. Теплые полы, состоящие из нагревательного мата, не требуют выполнения дополнительной стяжки, поскольку их основным конструктивным элементом является тонкий кабель, наклеенный на специальную сетку, нанесенную на стеклоткань. В таких матах предусмотрена специальная клеевая основа для их закрепления. Теплые полы на основе нагревательных матов устанавливаются непосредственно под облицовку пола, выполненную из плитки или керамогранита. Такой пол отлично подойдет для помещения с любой влажностью и различными типами полового покрытия – бетонного, кафельного или каменного. Среди недостатков конструкции можно отметить отсутствие возможности использования утеплителя для пола. Несмотря на это эффективность нагрева будет достаточно высокой, благодаря расположению нагревательного мата непосредственно под отделочным покрытием.
Теплые полы с инфракрасным обогревом устанавливаются на основе специальной термопленки, оснащенной теплопроводящими элементами. Ток, проходящий через пленку, способствует образованию инфракрасного излучения, который нагревает покрытие пола и воздух помещения. Данная система предназначена для установки под ламинат, ковролин или линолеум.
Особенности монтажа электрического кабельного теплого пола под различными покрытиями
Особенности монтажа системы зависят от того, какой тип теплого пола будет устанавливаться, и какое напольное покрытие используется в помещении. Прежде, чем приступить к монтажу теплого пола, необходимо сначала выбрать место, где будет установлен терморегулятор. На стене выполняются канавки для проведения электропроводки и вывода монтажных концов греющего кабеля или нагревательной секции, а также трубки для установки термодатчика. Поверхность пола должна быть тщательно выровнена и очищена от пыли и мусора, после чего укладывается слой теплоизоляционного материала и фиксируется с помощью монтажной ленты. После выполненных процедур можно перейти к укладке и закреплению нагревательной системы, выполнению монтажа датчика температуры и установки терморегулятора. После выполнения электрических соединений, тщательно проверяется целостность нагревательных секций и работа датчика температуры, а также их сопротивление. Результаты всех измерений должны быть зафиксированы в протоколе или отмечены на схеме раскладки секции. После выполненных операций, заливается стяжка, когда она высохнет, останется уложить декоративное покрытие. Эксплуатация теплого пола может начинаться только после полного высыхания цементной стяжки (примерно 28 дней).
Установка теплого пола, основным элементом которого является нагревательный мат, предполагает подготовку места для монтажа терморегулятора, проведения электрической проводки и вывода монтажных концов нагревательной секции. Также необходимо установить датчик температуры. Поверхность должна быть тщательно очищена от пыли и мусора, после чего можно приступать к укладке нагревательного мата и его закреплению при помощи самоклеющейся алюминиевой ленты. Затем выполняются электрические соединения, проверяется целостность нагревательного мата и работа датчика температуры, а также их сопротивление. Затем можно приступить к установке терморегулятора. После монтажа теплого пола поверхность заливается слоем раствора для крепления плитки (5 – 8 мм) и осуществляется укладка декоративного покрытия.
Теплый пол под плитку
Керамическая плитка является одним из наиболее распространенных напольных покрытий, широко используемых в ванных комнатах, кухнях, местах с высокой проходимостью. Главным недостатком данного вида напольного покрытия является то, что в любом помещении оно остается холодным. Система электрического теплого пола поможет устранить этот недостаток и создать комфортные условия в любом помещении.
Установка теплого пола под плитку не составляет больших трудностей и может быть выполнена самостоятельно, однако лучше доверить дело рукам специалистов. При установке теплого пола под плитку следует учесть несколько важных моментов. Если система отопления будет устанавливаться на небольшом участке пола, следует приобрести полный комплект, в состав которого входит все необходимое для монтажа. Дополнительно необходимо приобрести утеплитель, который укладывается под систему для уменьшения теплопотери и усиления эффекта. При необходимости укладки теплого пола на большой площади, комплектующие лучше приобрести по отдельности, предварительно составив проект и произведя необходимые расчеты.
Монтаж инфракрасного (пленочного) теплого пола и пола на основе греющих кабелей монтируются при соблюдении практически одних и тех же этапов. Последовательность операций по установке теплого пола будет примерно такой: подготовка основания к укладке теплого пола, выбор места установки терморегулятора, укладка слоя теплоизоляционного материала, укладка пленки (или кабелей), монтаж плитки. На каждом этапе выполнения монтажа могут возникать свои нюансы.
Подготовка основания предполагает устранение старого напольного покрытия (если оно есть), мебели и строительного мусора. Поверхность пола необходимо выровнять и тщательно очистить от малейших загрязнений, углубления и трещины обязательно нужно заделать. При сильном повреждении основания может потребоваться выполнение цементно-песчаной стяжки, при этом можно использовать быстросохнущие смеси. Подготовка основания имеет большое значение для будущей конструкции, так как неровности могут стать в дальнейшем причиной повреждения греющего кабеля и выхода системы из строя.
В качестве теплоизоляционного материала может использоваться не дорогой, удобный и легкий пенофол, имеющий фольгированное покрытие. На нижней стороне материала имеется самоклеящийся слой, поэтому укладка состоит в том, чтобы приклеить теплоизоляцию к полу. Пенофол отличный вариант для системы дополнительного отопления дома, в случае если теплые полы выступают в роли одного из основных источников обогрева, следует взять пенополистирол, отличающийся лучшими теплоизоляционными свойствами. Независимо от выбора утеплителя, главное требование – это сохранение после его укладки абсолютно ровной поверхности.

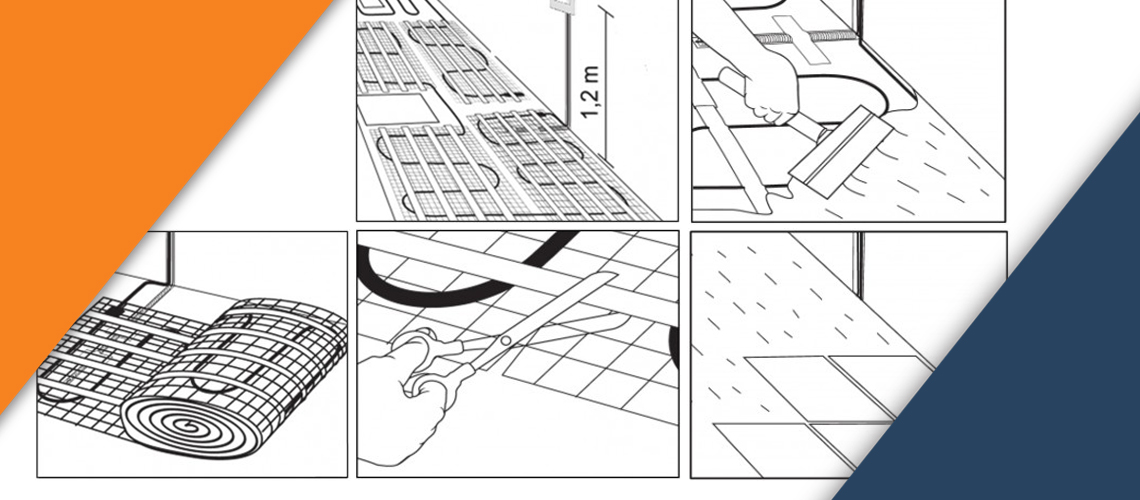

- Монтаж нагревательных матов или греющего кабеля
Прежде, чем приступить к монтажу, необходимо распаковать комплект и тщательно изучить инструкцию изготовителя, подготовить необходимые инструменты и недостающие материалы. Заранее следует определить место размещения терморегулятора, учитывая, что оно должно быть доступным и удобным для выбора необходимого режима работы системы. Следует также уделить внимание подключению системы теплого пола к электропитанию, для этого подводится отдельный кабель от щитка электропитания. Греющий кабель, уложенный на специальную сетку, размещается при соблюдении определенного расстояния и закрепляется с помощью специального монтажного скотча.
- Установка термодатчика и терморегулятора
Правильность установки термодатчика определяет всю работу системы. Термодатчик нельзя устанавливать в бетонную стяжку, он помещается в отрезок гофротрубы для защиты от механических воздействий, а гофротрубу размещают между витками кабеля недалеко от стены таким образом, чтобы в случае выхода его из строя замена термодатчика новым не составила большого труда. На стене устанавливается терморегулятор и соединяется с термодатчиком. После чего терморегулятор включается в электрическую сеть, и вся система тщательно проверяется: на кабель подается напряжение и с помощью тестера определяется сопротивление. Данные должны соответствовать заявленным производителем в паспорте изделия.
- Заливка стяжки и укладка плитки
Цементно-песчаная стяжка, необходимая для монтажа керамической плитки, должна иметь толщину в 4 – 5 см. Технология выполнения стяжки на греющие кабели или нагревательные маты не имеет существенных отличий от обычной стяжки. Плитка может быть нанесена и непосредственно на греющий кабель при использовании специального клеящего состава. Следует иметь в виду, что при выполнении стяжки, систему теплого пола можно запускать только после полного высыхания цементно-песчаного раствора.
Теплый пол под ламинат
Ламинат – является одним из наиболее популярных материалов, используемых для отделки пола. Он хорошо смотрится, он отличается несложным монтажом, он легко очищается от пыли и грязи. Ламинат относится к числу достаточно холодных покрытий, поэтому установка системы теплого пола поможет устранить его главный недостаток. Следует учесть, что для установки теплого пола нельзя взять любой вид ламината. Есть виды ламината, специально разработанные под систему теплого пола и отличающиеся хорошей переносимостью постоянного воздействия высокой температуры.
Монтаж теплого пола под ламинат состоит из следующих последовательных этапов:
- Подготовка помещения. Необходимо убрать из помещения все трубы и радиаторы, а затем снять старое напольное покрытие, выровнять поверхность пола и тщательно вычистить его от мусора и пыли.
- Укладка теплоизоляционного материала. В качестве теплоизоляции используются отражающие, фольгированные и прочие материалы, их размеры должны соответствовать площади участка пола, на который устанавливается система. Термоизоляция укладывается металлизированной стороной вверх, участки материала соединяются с помощью монтажного скотча. Если используется инфракрасная пленка под ламинат, необходимо учесть отступы от стен и предметов мебели и бытовой техники на 10 см. нельзя укладывать термопленку внахлест. Электрические провода проводятся параллельно пленке и закрепляются в местах прохождения медных прожилок на пленке при помощи плоскогубцев. Места соединений отделываются с помощью термоизолирующего материала, а концы проводников обрабатываются силиконовым герметиком.
- Установка терморегулятора. Терморегулятор устанавливается в удобном и доступном месте, желательно рядом с электрической проводкой. Может быть использовано внутреннее или наружное подключение. Для установки внутреннего подключения в стене делается углубление с отверстиями для проводов. Монтаж терморегулятора с наружной стороны предполагает установку специального пластикового короба. После того, как терморегулятор будет установлен, необходимо проверить работу системы.
- Укладка подложки, необходимой для шумо и теплоизоляции или выполнение тонкой стяжки под ламинат. При укладке на подложку, ламинат не прогревается до нужного уровня, отказаться же от подложки тоже нельзя, так как в таком случае будут слышны шумы от работы теплого пола. Выходом из положения станет тонкая стяжка, которая и снизит уровень шума, и сохранит теплопроводные свойства теплого пола.
- Укладка ламината. После того, как покрытие будет готово, следует в течение трех дней оставить один и тот же температурный режим. В процессе эксплуатации теплого пола, необходимо постоянно регулировать систему теплого пола, выбирая оптимальный режим.
Особенности укладки электрического теплого пола в стяжку
Одной из главных особенностей, которая присутствует в различных системах теплого пола, является стяжка, которая может в процессе монтажа выполняться несколько раз. Стяжкой называется слой бетонной смеси, которая наносится на какую-либо поверхность. В классическом исполнении теплого пола, на основе нагревательных кабелей, стяжка выполняется несколько раз, выполняя при этом разные функции. Первый слой наносится поверх основы пола с целью ее выравнивания, это обязательная операция для любой неровной или поврежденной поверхности. Второй слой выполняется поверх теплоизоляции, создавая, таким образом, основание для монтажа кабеля. Третий слой – закрывает систему теплого пола, способствуя эффективному распространению тепла и являясь основой для напольного покрытия.
Как правило, стяжка выполняется из цементно-песчаного раствора. В состав раствора могут входить также специальные пластификаторы, керамзит или щебень, позволяющие экономить цемент. Содержание цемента в стяжке зависит от типа напольного покрытия, которое будет в дальнейшем использоваться. Толщина стяжки должна быть такой, чтобы оптимально и равномерно прогревать пол и обеспечить его прочность. Следует следить за тем, чтобы в стяжке не образовались трещины, которые могут стать препятствием для надежной работы системы. Поэтому в случае появления трещин, необходимо сразу же предпринять меры по их устранению. Выполняя стяжку пола, следует учитывать тот факт, что цемент набирает прочность в течение четырех недель, поэтому пока стяжка хорошенько не просохнет, приступать к работе с полом не стоит. Чтобы достичь более качественного результат, помещение желательно затемнить и защитить от возможности возникновения сквозняка.
Существует несколько видов стяжки, которые используются в строительстве: мокрая (на основе цементного раствора), полусухая и сухая. Все более популярной становится сухая стяжка, позволяющая ускорить ремонтные работы, так как работать с ней можно всего через несколько часов сушки. Выполняется такая стяжка из сухих материалов. Для установки такой сяжки на пол укладывается полиэтиленовая пленка или другой материал, обеспечивающий пароизоляцию, поверх которого насыпается сухой сыпучий материал (перлитовый или кварцевый песок, мелкозернистый шлак и т.п.), выравнивается и тщательно утрамбовывается. Затем укладывается сухой листовой материал (гипсокартон, фанера или ДСП), закрепляется при помощи саморезов, стыки листов необходимо зашпаклевать и отшлифовать. Полученная поверхность покрывается битумной гидроизоляцией и оставляется на 12 часов, после чего можно продолжать работы по установке теплого пола.
Выбор термостата для теплого пола
Чтобы подключить систему теплого пола, необходимо предварительно составить проект схемы подключения, в которой указывается место установки термостата, датчика температуры, порядок подключения устройства к электрической сети. При установке датчика в бетонной стене, используется гофротруба с защитным концом для защиты датчика от внешних воздействий. При этом изгиб трубы должен быть пологим, чтобы при необходимости замены датчика не возникли непредвиденные затруднения. Монтаж терморегулятора предполагает подготовку углубления в стене для размещения крепежа навесного терморегулятора и установку прибора. После установки терморегулятора выполняется подключение греющего кабеля к контактам термостата, датчиков к клеммам и кабеля питания. Следует учесть, что коммутируемая мощность контактов термостата должна соотноситься с мощностью греющего кабеля. После полной установки датчика и терморегулятора можно выполнять проверку работы системы теплого пола. В том случае, если теплый пол установлен под бетонную стяжку, проверка системы должна выполняться не раньше чем через четыре недели, после полного высыхания бетонной стяжки. Проверка системы выполняется следующим образом: терморегулятор подключается к сети и устанавливается на минимальное значение, включив обогрев пола, термостат переводят в максимальное положение. Характерный щелчок, который раздастся при этом, свидетельствует о замыкании цепи, а это значит, что терморегулятор подключен правильно.
Несмотря на то, что монтаж теплого пола не отличается сложностью, простой обыватель может столкнуться с некоторыми трудностями, связанными с выбором подходящей системы, расчетом площади, подбором необходимых материалом и другими вопросами. В таком случае будет просто незаменима помощь квалифицированных специалистов, услуги которых может предоставить наша компания. Наши мастера помогут определить наиболее удобный вариант теплого пола для вашего помещения, грамотно рассчитают все необходимые параметры, рекомендуют качественные и надежные комплектующие для установки системы. Большой опыт работы и профессионализм наших строителей поможет вам без проблем справиться с установкой теплого пола. Все работы будут выполнены качественно, с соблюдением всех необходимых норм, обеспечивающих долговечность и надежность конструкции. Если вы решите установить теплый пол самостоятельно, наши сотрудники проконсультируют вам по любым вопросам, связанным с выбором и установкой теплого пола.
