Саморегулирующий нагревательный кабель
Raychem 10BTV2-CT с фторполимерной внешней оболочкой предназначен для поддержания заданной температуры технологических систем, а также защиты от замерзания трубопроводов (как металлических, так и неметаллических), резервуаров, емкостей и специализированных объектов, не подвергаемых пропарке.
Кабельная продукция серия BTV (CR/CT) может использоваться как в обычных областях, так и во взрывоопасных. Продукт имеет сертификацию по стандарту ATEX, что разрешает применять его во взрывоопасных областях категорий 1 и 2:
Кабели адаптированными под требования российских норм (включая маркировку ЕАС).
Области применения греющего кабеля Raychem:
- Защита трубопроводов от промерзания;
- Обеспечение температуры в химических и нефтегазовых системах;
- Обогрев резервуаров, ёмкостей и труб;
- Использование в зонах повышенной взрывоопасности;
Рабочая мощность при +10°C
|
29 Вт/м
|
Напряжение питания
|
220 В / 50–60 Гц
|
Максимальная длина контура при -20°C (на автомате 32 А)
|
85 м
|
Размеры (Ширина × Толщина)
|
15.4 × 5.5 мм
|
Вес кабеля
|
0.153 кг/м
|
Электрическое сопротивление изоляции
|
Не менее 10³ МОм/м
|
Степень защиты
|
IP67
|
Изготовитель
|
Raychem / Nvent
|
Страна производства
|
США
|
Гарантия
|
24 месяца
|
Срок службы
|
до 20 лет
|
Сертификаты соответствия
|
VDE, PTB, EAC, DNV, BASEEFA
|
- Широкая область применения — подходит для установки на различных поверхностях: нержавеющая сталь, пластиковые трубы, бетон и другие материалы.
- Простой подбор длины и мощности — облегчает расчёт системы обогрева, ускоряет проектирования.
- Удобство монтажа — возможность нарезки на участки искомой длины, допускается перехлёст при укладке без потери эффективности.
- Метрическая разметка и комплекты для соединений — позволяют точно реализовать установку и минимизировать ошибки при монтаже.
- Безопасная и экономичная работа — саморегулирующаяся технология дает равномерное распределение тепла и снижает энергопотребление. Отсутствует риск локального перегрева.
- Высокая надёжность — гарантия производителя — 720 дней, период службы — до 20 лет. В процессе эксплуатации не требуется обслуживания.

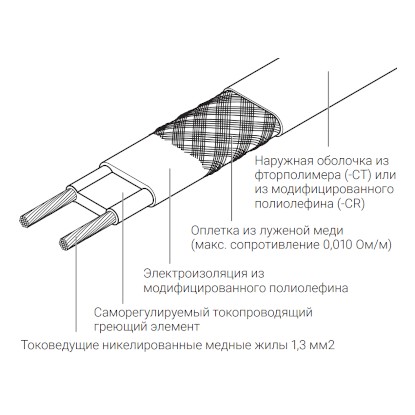

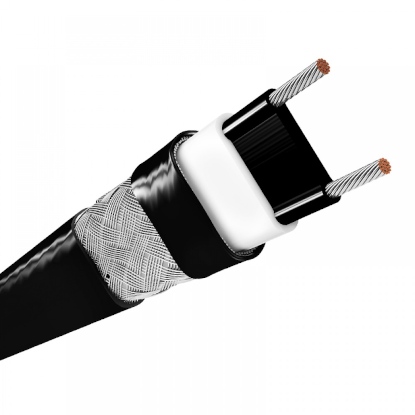

Кабель Raychem 10BTV2-CT выполнен по двухжильной параллельной схеме и состоит из следующих слоёв:
- Токопроводящие жилы — медные сечением 1,3 мм².
- Саморегулирующаяся полупроводниковая матрица — обеспечивает изменение мощности в зависимости от температуры окружающей среды.
- Электроизоляция — изготовлена из полиолефинового материала.
- Экранирующая оплетка — из луженой меди для повышения механической прочности и защитных электромагнитных свойств.
- Наружная оболочка — из фторполимера, устойчивого к химически агрессивным органическим и неорганическим коррозионным веществам.
