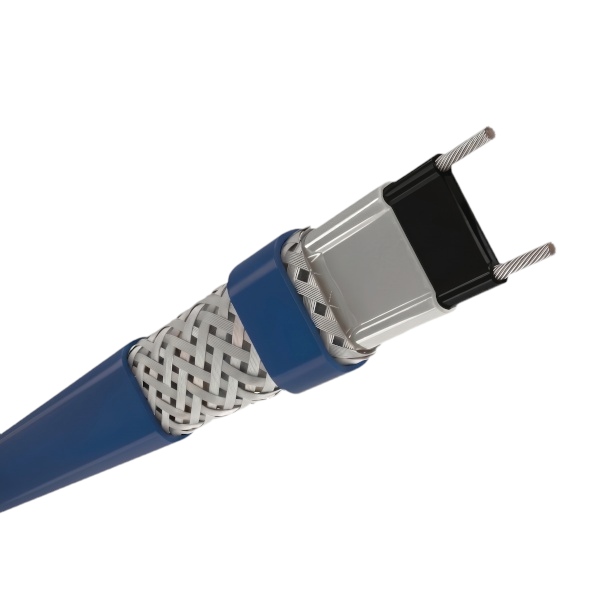

Саморегулирующийся нагревательный кабель 10НТР2-ВР

Удельная мощность при +10°С (Вт/м): 10
Номинальное напряжение питания: 220 В
Температура поддержания (°С): 65
Макс. температурное воздействие без нагрузки (°С): 85
Радиус изгиба: 25мм
Темп. класс: T6
Тип: Саморегулирующийся
Область применения: Резервуары и трубы
Взрывозащита: ДА
Артикул: 2269793

1303 ₽

Взрывозащищённый саморегулирующийся нагревательный кабель 10НТР2-ВР промышленного качества предназначен для защиты от замерзания или поддержания заданной температуры трубопроводов и технологических ёмкостей, в том числе во взрывоопасных зонах. Изделие автоматически регулирует тепловыделение в ответ на изменение нагрева и может быть отрезано до нужного размера на объекте, без ущерба для своих характеристик. Исполнение «ВР» с оболочкой из фторполимера обеспечивает надёжность в среде, где могут присутствовать коррозионные химически активные растворы или пары.

Ключевые преимущества серии НТР

Автоматическое саморегулирование: регулирует тепловыделение на разных участках. Это повышает безопасность и надёжность: не перегревается и не перегорает даже при самопересечении.
Фторполимерное исполнение: сохраняет рабочие свойства в средах химической и нефтегазовой отрасли, где присутствуют коррозионные смеси или пары.
Удобная установка: монтаж не требует никаких специальных навыков или инструментов и занимает мало времени. Греющую ленту можно отрезать по месту, без каких-либо конструктивных сложностей.
Одобрен для использования: как в безопасных областях, так и во взрывоопасных зонах согласно мировым стандартам, а также ГОСТ 31610.0-2019 (IEC 60079-0:2017) и ГОСТ 31610.30-1-2017 (IEC/IEEE 60079-30-1:2015).
Безопасность и надёжность: за счёт своих уникальных свойств не перегреется и не перегорит, даже когда его отдельные участки накладываются друг на друга. В процессе эксплуатации обслуживание не требуется. Все компоненты для заделки концов, соединения и подключения питания имеются в удобных наборах.

Артикул	2269793
Мощность при +10 °C	10 Вт/м
Электропитание	~220–277 В (по заказу ~110–120 В)
Максимальная рабочая темп-ра	+65 °C
Макс. допустимый нагрев без нагрузки (1000 часов суммарно)	+85 °C
Диапазон окружающей среды	от −60 до +50 °C
Минимальная температура при установке	−60 °C
Маркировка	Ex 60079-30-1 IIC Gb X
Температурный класс	T6
Внешняя оболочка	Фторполимер
Габариты (Ширина × Толщина)	12,6 × 5,5 мм
Масса	135 кг/км
Минимальный радиус изгиба	25 мм
Макс. сопротивление защитной оплётки	не более 10 Ом/км
Тип автоматического выключателя	тип C (ГОСТ Р 50345-2010)
Степень пылевлагозащиты	IP67
Изготовитель	ССТ / Специальные системы и технологии
Страна производства	Россия
Гарантия	5 лет
Срок службы	до 30 лет
Сертификаты соответствия	EAC, ATEX, IEC

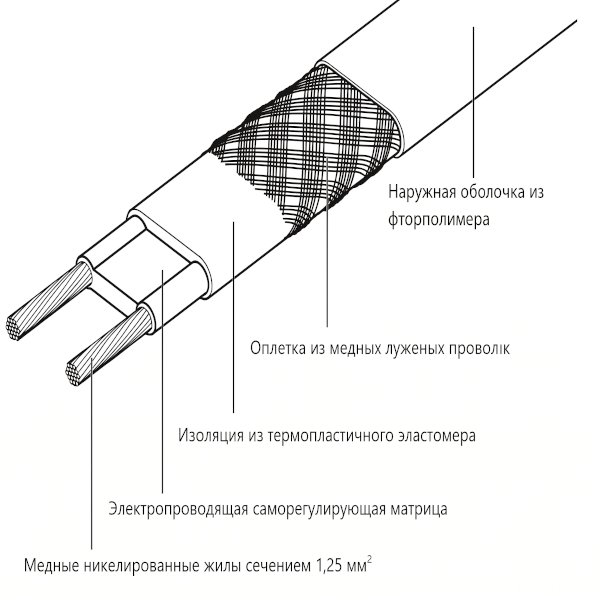

Изделие выполнено по параллельной схеме и состоит из следующих слоёв:

Две токопроводящие медные никелированные жилы сечением 1,25 мм².
Электропроводящая саморегулирующаяся матрица - нагревательный элемент, изменяющий тепловыделение в зависимости от внешних условий.
Изоляция из термопластичного эластомера поверх полупроводящей матрицы.
Оплётка из медных лужёных проволок обеспечивает дополнительную защиту и служит экраном для заземления.
Наружная оболочка из фторполимера надёжно работает в средах, где присутствуют коррозионные растворы.

Благодаря конструктивным особенностям и структуре передачи тока термокабель можно нарезать без каких-либо проблем. Это упрощает проектирование и установку.

Где применяется

Обогрев трубопроводов - защита от промерзания технологических, водопроводных и канализационных линий, поддержание заданной температуры промышленных магистралей.
Обогрев резервуаров и ёмкостей - поддержание режима в баках, цистернах и дренажных системах.
Взрывоопасные объекты - нефтегазовая и пищевая отрасль, где важны исполнение Ex и стойкость к химическим воздействиям.
Импульсные линии и КИПиА - защита измерительных трасс от обледенения.

Как подобрать мощность

Трубы до Ø 20 мм - обычно достаточно одной нитки с теплоизоляцией.
Диаметр от 20 мм и больше - укладка в две линии или кабель повышенной теплоотдачи (15–40НТР2).
Резервуары и ёмкости - расчёт индивидуально по теплопотерям поверхности.
Максимальная длина одной цепи обогрева зависит от автомата питания.

Типичные ошибки при установке

Укладка без теплоизоляции.
Неправильный расчёт тепловыделения.
Ошибки в концевой или соединительной муфте - выход секции из строя.

Максимальная длина нагревательной секции (230 В)

Указана суммарная длина одной марки 10НТР, подключаемой параллельно, в зависимости от температуры включения и номинала автоматического выключателя с характеристикой C:

Температура включения, °C	16 А	20 А	32 А	40 А
+10	130 м	205 м	210 м	210 м
0	115 м	190 м	205 м	205 м
−20	90 м	160 м	205 м	205 м
−40	70 м	125 м	160 м	160 м

* В момент включения происходит скачок тока (стартовый ток). В течение 5 минут после запуска величина тока стабилизируется. Используется с автоматическими выключателями типа C по ГОСТ Р 50345-2010 (МЭК 60898-1:2003).

Чем отличается 10НТР2-ВР от 10НТР2-ВТ?

Различие - в материале внешнего покрытия. У версии ВР оно из фторполимера, стойкого к коррозионным жидкостям и парам. У версии ВТ - из термопластичного эластомера, даёт дополнительную механическую защиту. По мощности (10 Вт/м) и остальным параметрам модели идентичны.

Можно резать кабель на куски нужной длины?

Да. Это саморегулирующаяся лента - её можно отрезать до требуемой длины на объекте, без потери характеристик. Главное - правильно заделать концевую муфту и соблюсти предельную протяженность одной секции (см. вкладку).

Можно укладывать кабель внахлёст?

Да, при укладке допускается пересечение витков между собой - кабель саморегулируется и не перегреется в зоне перехлёста, даже когда его отдельные участки накладываются друг на друга. Это одно из ключевых преимуществ серии НТР перед резистивными аналогами.

Подходит для взрывоопасных зон?

Да. Кабель имеет взрывозащищённое исполнение Ex 60079-30-1 IIC Gb X, и соответствует ГОСТ 31610.0-2019 и 31610.30-1-2017. Можно использовать на объектах нефтегазовой промышленности.

При какой температуре производится монтаж?

До −60 °C - работы возможны даже в сильный мороз. Рабочий диапазон применения - от −60 до +50 °C.

Скачать документы

Паспорт и техническая документация греющей ленты HTР

Инструкция по эксплуатации греющей ленты HTР

Комплект поставки

Греющая лента 10НТР2-ВР (по заказу на отрез).
Наборы для заделки концов и соединения - по запросу.
Паспорт изделия и сопроводительная документация.

Хранение

Хранить в сухом помещении, защищённом от прямого попадания влаги и механических повреждений. Разрешено хранение бухтами при температуре в пределах эксплуатационного диапазона. Перед установкой рекомендуется проверить целостность оболочки и сопротивление изоляции.
